板式蒸發器

設計

       板式換熱器，分離器。

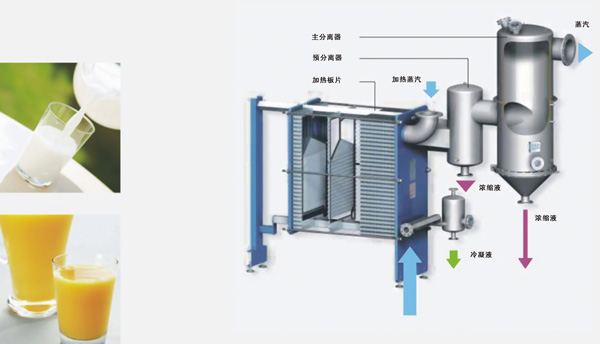

       由于特殊的產品板和蒸汽板的安裝結構，產品通道和加熱通道交替形成。蒸發器換熱板片組安裝于一塊固定板和一塊活動板之間，側面以緊固螺釘固定。加熱板片間以無膠嵌入式墊片密封。墊片無需特殊工具即可插入或拆除。

應用范圍
◆用于低到中等蒸發量。

◆用于含少量不溶性固體的液體和不易結垢的液體。

◆用于溫度敏感性產品、高粘度產品，或者蒸發條件，設計可 選用產品循環方式。

特點
使用不同的加熱介質——由于加熱板的幾何形狀，系統不僅可用蒸 汽來加熱，也可用熱水加熱。

產品質量高——由于單程操作過程中，蒸發過程特別溫和均勻。

需要空間小——由于設計緊湊，連接管線短，總高度小，高僅有 3-4米。

易安裝，裝配時間短——由于設備出廠前可預裝配、可運輸的結 構單元。

靈活的處理量——通過增減板片數量。

易養護和清洗——由于板片組容易打開。

操作

       產品和加熱介質在各自的相應通道內呈逆流流動，規定的板間距 和特制板型產生強烈的湍流，從而得到理想的熱能傳遞。強烈的熱傳遞使產品沸騰，同時生成的蒸汽帶動殘留液形成向上爬升的液膜，進入板片組的蒸汽通道內。殘留液和蒸汽在下游的離心分離器中得以分離。寬的入口管道和向上運動保證了在熱交換器的全部橫截面上達到理想分布。
