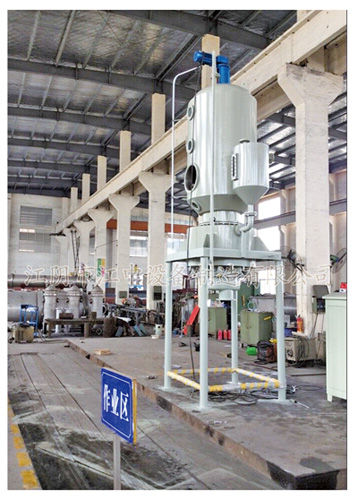

標準蒸發器

工作原理
       標準蒸發器，也叫中 央循環管式蒸發器為常見的短管蒸發器， 它主要由加熱室、蒸發室、中 央循環管和除沫器組成。蒸發器 的加熱器由垂直管束構成，管束中 央有一根直徑較大的管子， 稱為中 央循環管，其截面積一般為管束總截面積的50%～100%。

       當加熱蒸汽（介質）在管間冷凝放熱時，由于加熱管束內單位 體積溶液的受熱面積遠大于中 央循環管內溶液的受熱面積，因此，管束中溶液的相對汽化率就大于中 央循環管的汽化率，所 以管束中的氣液混合物的密度遠小于中 央循環管內氣液混合物 的密度。這樣造成了混合液在管束中向上，在中 央循環管向下 的自然循環流動?；旌弦旱难h速度與密度差和管長有關。密 度差越大，加熱管越長，循環速度越大。但這類蒸發器受總高 限制，通常加熱管為1～2m，直徑為32～75mm，長徑比為20～40。

優點
      結構簡單、緊湊，制造方便，操作可靠，投資費用少。它適用 于粘度適中，結垢不嚴重，及腐蝕性不大的場合。有結晶析出 時增設攪拌器，中 央循環管式蒸發器在工業上的應用較為廣泛。
