該裝置緊湊，占地面積小，操作方便，容易實現工業自動化控制，可以用蒸汽、電、導熱油、熱水、煙道氣等作為熱源，解 決了目前電鍍廢水對環境污染的難題。

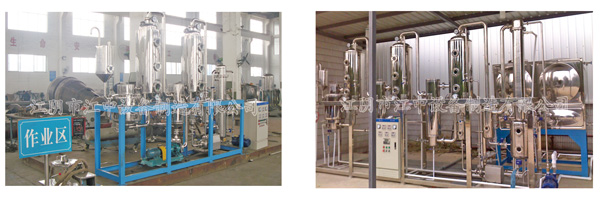

        該裝置由電控柜、真空泵、冷凝水泵、冷凝水罐、冷凝器、冷凝器罐廂、放空管、分離器、膨脹器、加熱器、電加熱管、浮 選器、出料泵等組成。

        開啟真空泵，使得系統形成真空狀態，同時打開冷凝器的冷卻水進出閥門，在電控柜上設定加熱程序，常溫的原液計量后進入分離器，料 液達到工作液面時開啟加熱裝置，開始對料液進行加熱蒸發，當料液 達到60℃時開始蒸發（真空度－0.08Mpa），蒸發時產生的汽液混合物 在分離器內進行汽液分離，二次蒸汽上升后進入冷凝器罐廂、冷凝器后凝結成水，在冷凝水罐中收集，蒸發產生的冷凝水通過冷凝水泵打 到電鍍生產工藝中回用。蒸發后產生的濃漿進入浮選器中，由出料泵排出。本裝置的控制根據用戶要求有手動控制及人機界面的PLC全自動控制兩種。
